Hamulec bębnowy działa dzięki rozpieraniu dwóch półkolistych szczęk wewnątrz obracającego się bębna. Okładziny cierne na szczękach naciskają na jego wewnętrzną powierzchnię, a powstałe tarcie spowalnia lub zatrzymuje koło. Bęben jest elementem ruchomym, natomiast szczęki pozostają zamocowane na stałej tarczy nośnej. Taka konstrukcja tworzy zamknięty układ, który dobrze chroni mechanizm przed zabrudzeniami, ale gorzej odprowadza ciepło niż hamulec tarczowy.
Czym jest hamulec bębnowy?
Najłatwiej wyobrazić go sobie jako metalowy cylinder obracający się razem z piastą i kołem. W jego wnętrzu znajdują się dwie półkoliste szczęki, przypominające wkładki dociskane od środka. Podczas hamowania szczęki odsuwają się od osi i naciskają na wewnętrzną powierzchnię bębna.
W ten sposób powstaje tarcie wewnętrzne, czyli kontakt elementu stałego z powierzchnią elementu wirującego znajdującą się wewnątrz zamkniętej obudowy. Energia ruchu zamienia się głównie w ciepło, a koło zaczyna obracać się wolniej. Po zwolnieniu pedału szczęki muszą odsunąć się od bębna, aby nie trzeć o niego podczas jazdy.

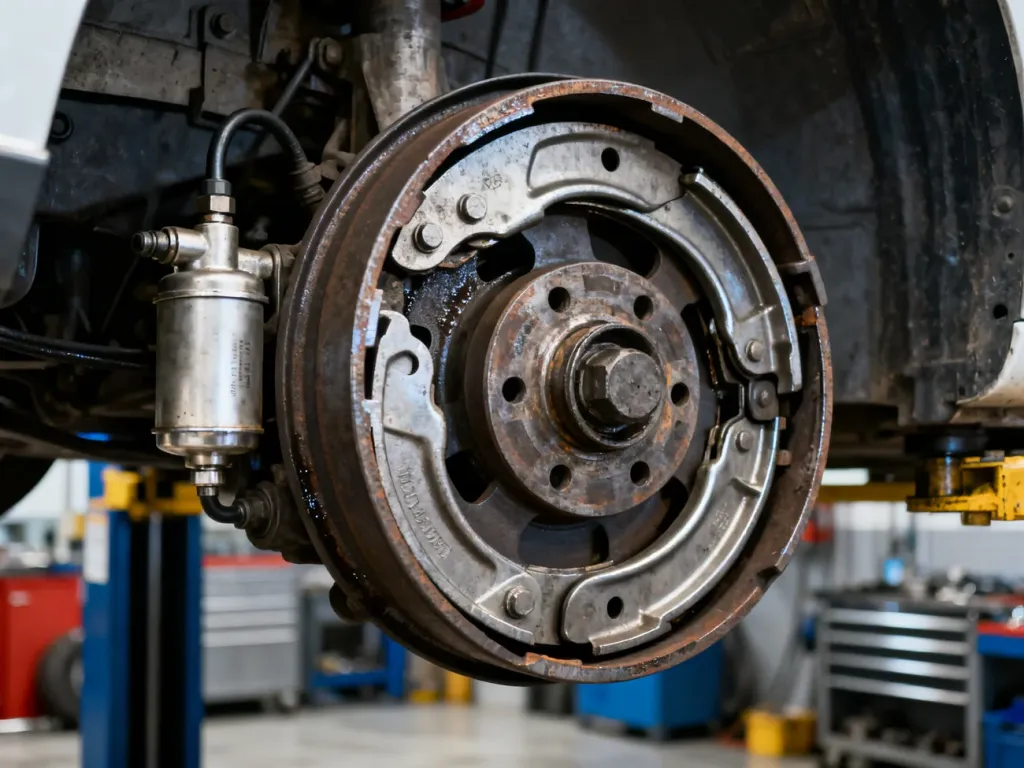

Z czego składa się hamulec bębnowy?
Wszystkie części pracują we wspólnej przestrzeni za bębnem. Najważniejsze elementy układu to:
- Bęben hamulcowy – wiruje razem z piastą i kołem, a jego wewnętrzna powierzchnia współpracuje z okładzinami.
- Szczęki hamulcowe – półkoliste, nieruchome elementy rozpierane w stronę bębna.
- Okładziny cierne – materiały zamocowane na szczękach, które wytwarzają tarcie i stopniowo się zużywają.
- Siłownik hydrauliczny – wykorzystuje ciśnienie płynu hamulcowego do rozsunięcia szczęk.
- Sprężyny odciągające – cofają szczęki po zwolnieniu hamulca i utrzymują je w odpowiedniej odległości od bębna.
- Mechanizm hamulca postojowego – działa mechanicznie, zwykle za pośrednictwem linki, i pozwala unieruchomić pojazd po zaparkowaniu.
W wielu konstrukcjach znajduje się także mechanizm regulacyjny. Kompensuje on stopniowe zużycie okładzin, aby szczęki zachowywały właściwy skok i nie wymagały nadmiernego ruchu przy każdym hamowaniu.
Jak działa hamulec bębnowy krok po kroku?
Proces rozpoczyna się od naciśnięcia pedału, ale skuteczne hamowanie zależy od współpracy hydrauliki, szczęk, bębna i sprężyn powrotnych:
- Naciśnięcie pedału hamulca zwiększa ciśnienie płynu hamulcowego w przewodach.
- Ciśnienie dociera do siłownika hydraulicznego umieszczonego wewnątrz zespołu bębna.
- Siłownik wypycha końce szczęk w przeciwne strony, czyli rozpiera je na zewnątrz.
- Okładziny cierne dociskają się do wewnętrznej powierzchni obracającego się bębna.
- Tarcie między szczękami a bębnem odbiera kołu energię ruchu, przez co pojazd zwalnia lub się zatrzymuje.
- Po zwolnieniu pedału ciśnienie spada, a sprężyny odciągające cofają szczęki do pozycji wyjściowej.
Sprężyny pełnią więc funkcję nie tylko pomocniczą. Bez ich prawidłowego działania szczęki mogłyby pozostać zbyt blisko bębna i stale o niego trzeć. Powodowałoby to wzrost temperatury, szybsze zużycie okładzin oraz większe opory toczenia.
Najważniejsza różnica względem hamulca tarczowego polega na kierunku docisku: w bębnowym szczęki naciskają na powierzchnię od wewnątrz, a w tarczowym klocki zaciskają się na zewnętrznych stronach obracającej się tarczy.
Dlaczego hamulce bębnowe są wypierane przez tarczowe?
Zamknięta obudowa bębna chroni mechanizm przed wodą, pyłem i drobnymi uszkodzeniami. Ma jednak wadę termiczną. Ciepło powstające podczas tarcia trudniej wydostaje się na zewnątrz, dlatego przy intensywnym hamowaniu bęben może szybciej się przegrzać. Spadek skuteczności po rozgrzaniu jest szczególnie niekorzystny przy dużym obciążeniu lub długich zjazdach.
Hamulec tarczowy ma tarczę wystawioną na przepływ powietrza, więc zwykle lepiej odprowadza ciepło. Z tego powodu częściej stosuje się go na przedniej osi, która podczas hamowania przenosi większą część obciążenia. Hamulce bębnowe nadal spotyka się między innymi na tylnej osi małych samochodów, w skuterach i niektórych pojazdach użytkowych, gdzie liczą się trwałość, osłonięta konstrukcja i koszt obsługi.
| Cecha | Hamulec bębnowy | Hamulec tarczowy |
|---|---|---|
| Odprowadzanie ciepła | Słabsze z powodu zamkniętej konstrukcji | Zwykle lepsze dzięki odsłoniętej tarczy |
| Trwałość | Wysoka, a elementy są chronione przed zabrudzeniami | Dobra, lecz tarcza i klocki są bardziej narażone na warunki zewnętrzne |
| Koszt serwisu | Często niższy, choć dostęp do wnętrza wymaga zdjęcia bębna | Zwykle prostsza kontrola, lecz części mogą być droższe |
| Skuteczność przy intensywnym hamowaniu | Może spadać po przegrzaniu | Zwykle stabilniejsza dzięki lepszemu chłodzeniu |
W praktyce wybór konstrukcji wynika więc z warunków pracy. Hamulec bębnowy oferuje zamknięcie i dużą odporność eksploatacyjną, natomiast tarczowy lepiej radzi sobie z szybkim oddawaniem ciepła. Niezależnie od rodzaju układu wyciek płynu hamulcowego, zablokowany siłownik lub uszkodzone sprężyny wymagają kontroli, ponieważ mogą zaburzyć prawidłowy powrót szczęk.
Hamulec bębnowy można streścić w jednym zdaniu: nieruchome szczęki są rozpierane wewnątrz wirującego bębna, a tarcie między okładzinami i bębnem wyhamowuje koło. Jego zalety wynikają z osłoniętej budowy, a ograniczenia – z trudniejszego chłodzenia.
