Przekaźnik samochodowy to zdalnie sterowany włącznik, który pozwala małemu przełącznikowi uruchamiać odbiornik pobierający znacznie większy prąd. Oddziela obwód sterujący od wykonawczego, dzięki czemu chroni cienkie przewody i przełączniki przed przeciążeniem.
Jaką funkcję pełni przekaźnik samochodowy?
Przekaźnik działa jak pośrednik między przyciskiem, sterownikiem lub stacyjką a odbiornikiem energii. Naciśnięcie przycisku nie musi wtedy zasilać bezpośrednio reflektorów, wentylatora, klaksonu czy pompy paliwa. Uruchamia jedynie niewielki obwód sterujący, a właściwe zasilanie odbiornika przechodzi przez styki przekaźnika.
Takie rozwiązanie ogranicza obciążenie przełączników w kabinie i pozwala poprowadzić przewody dużego prądu krótszą drogą, zwykle między akumulatorem, skrzynką bezpieczników i odbiornikiem. Bez przekaźnika styki małego przycisku mogłyby się przegrzewać, wypalać, a w skrajnym przypadku doprowadzić do nadtopienia instalacji.
Z czego składa się przekaźnik?

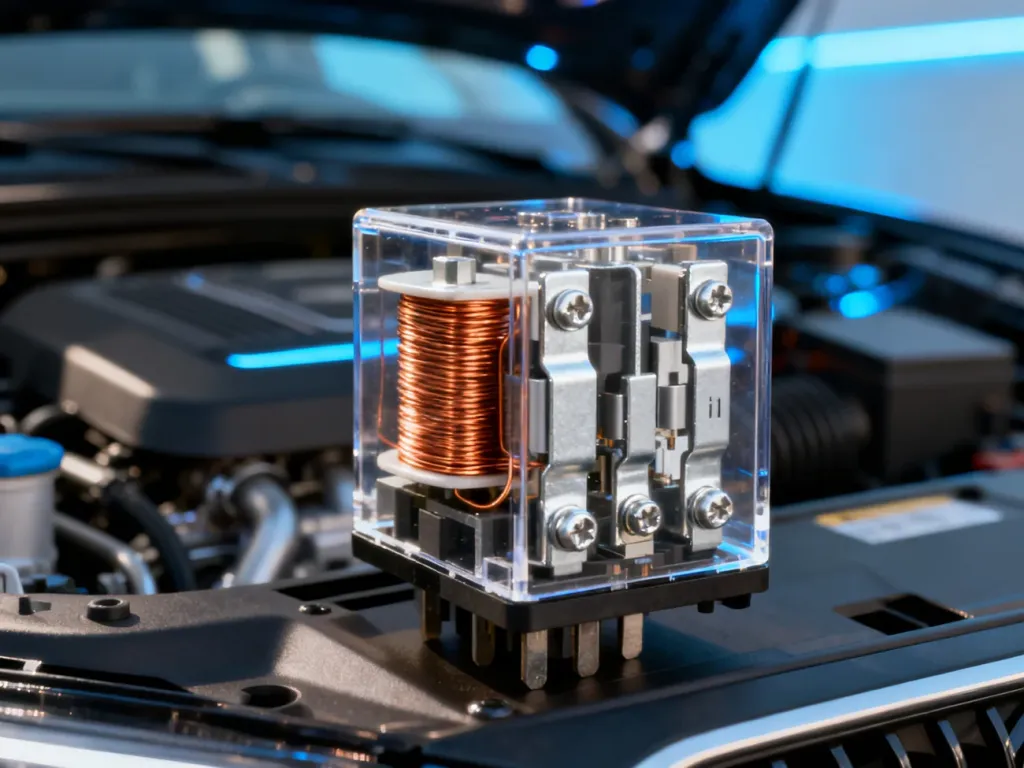

Typowy przekaźnik elektromechaniczny znajduje się w niewielkiej obudowie z tworzywa sztucznego. Wewnątrz ma elementy, które zamieniają sygnał elektryczny na ruch mechaniczny:
- Cewka – drut nawinięty na rdzeń, który po doprowadzeniu prądu tworzy elektromagnes.
- Rdzeń – wzmacnia pole magnetyczne wytwarzane przez cewkę.
- Kotwiczka – ruchomy metalowy element przyciągany przez elektromagnes.
- Sprężyna – odsuwa kotwiczkę po wyłączeniu cewki.
- Styki – łączą albo rozłączają obwód wykonawczy.
W zależności od konstrukcji przekaźnik może mieć kilka wyprowadzeń, najczęściej od 3 do 5. Ich układ i funkcja są oznaczone na obudowie lub schemacie instalacji pojazdu.
Jak działa przekaźnik samochodowy krok po kroku?
Najważniejszym elementem mechanizmu jest elektromagnes. Gdy przez cewkę płynie prąd, powstaje pole magnetyczne. Przyciąga ono kotwiczkę i zmienia położenie styków.
- Kierowca naciska przycisk albo układ sterujący wysyła sygnał do przekaźnika.
- Niewielki prąd płynie przez cewkę, która zaczyna działać jak elektromagnes.
- Pole magnetyczne przyciąga kotwiczkę, pokonując opór sprężyny.
- Kotwiczka zwiera styki robocze i zamyka obwód wykonawczy zasilający odbiornik.
Po wyłączeniu przycisku prąd przestaje płynąć przez cewkę. Pole magnetyczne zanika, sprężyna odciąga kotwiczkę, a styki wracają do położenia spoczynkowego. Odbiornik zostaje odłączony od zasilania.
Obwód sterujący a obwód wykonawczy
Separacja obwodów wyjaśnia, dlaczego przekaźnik jest potrzebny. Obwód sterujący przekazuje jedynie sygnał do cewki, natomiast obwód wykonawczy dostarcza energię do urządzenia o większym poborze prądu.
| Cecha | Obwód sterujący | Obwód wykonawczy |
|---|---|---|
| Natężenie prądu | Niskie, potrzebne do zasilenia cewki | Wyższe, zależne od odbiornika |
| Przewody | Zwykle cieńsze | Zwykle grubsze, dostosowane do większego obciążenia |
| Rola | Wysyła sygnał włączenia | Zasila odbiornik, na przykład wentylator lub reflektory |
| Element sterujący | Przycisk, stacyjka albo sterownik | Styki przekaźnika |
W samochodzie osobowym oba obwody pracują zwykle przy napięciu instalacji 12 V, ale mogą przewodzić prąd o różnym natężeniu. Dlatego napięcie nie mówi jeszcze, jak duże obciążenie może bezpiecznie obsłużyć dany przekaźnik. Przy wymianie trzeba sprawdzić oznaczenia oraz dopuszczalny prąd styków.
Jak rozpoznać awarię przekaźnika?
Uszkodzenie przekaźnika może dotyczyć cewki, mechanizmu kotwiczki, styków albo połączeń w jego gnieździe. Objawy zależą od tego, za jaki układ odpowiada element. Czasem awaria unieruchamia tylko jeden odbiornik, a w innych przypadkach może przerwać zasilanie pompy paliwa, układu zapłonowego lub rozrusznika.
Najczęściej pojawiają się następujące sygnały:
- Brak charakterystycznego kliknięcia po włączeniu danego urządzenia.
- Klikanie, szybkie cykanie albo chrobotanie przekaźnika.
- Brak działania odbiornika mimo sprawnego bezpiecznika.
- Zapach spalenizny, ślady nadtopienia lub przebarwienia obudowy.
- Przerywana praca urządzenia, która może wskazywać na niestabilne styki.
Wymiana często polega na wyjęciu przekaźnika z gniazda i zamontowaniu części o takich samych parametrach. Nie należy jednak wkładać elementu tylko dlatego, że pasuje mechanicznie. Trzeba porównać oznaczenia, liczbę wyprowadzeń i obciążalność prądową. Jeśli nowy przekaźnik szybko ulegnie awarii, przyczyną może być zwarcie lub przeciążenie w instalacji.
Przekaźniki znajdują się zwykle w skrzynkach bezpieczników pod maską albo w kabinie, na przykład pod deską rozdzielczą. W niektórych samochodach dodatkowa skrzynka znajduje się w bagażniku. Dokładne rozmieszczenie zależy od konstrukcji pojazdu i jest opisane w instrukcji lub na schemacie umieszczonym pod pokrywą skrzynki.
Przekaźnik umożliwia sterowanie dużym odbiornikiem za pomocą małego sygnału, a elektromagnes wykonuje fizyczne przełączenie styków. Dzięki rozdzieleniu obwodu sterującego i wykonawczego instalacja samochodu jest mniej narażona na przegrzanie oraz uszkodzenie przełączników.
Przy pracy przy instalacji elektrycznej odłącz zapłon i zachowaj ostrożność. Jeśli po wymianie przekaźnika problem nadal występuje, przyczyną może być uszkodzenie przewodów, gniazda lub zasilanego układu.
